M3 AUTÓPÁLYA OSZLÁRI TISZA - HÍD (MEDERHÍD)

Vissza

Helyszín:

Megbízó:Északkelet-magyarországi Autópálya Fejlesztő; és Üzemeltető; Rt.; Magyar Hídépítő; Konzorcium M3 autópálya Projekt Iroda

Év:2002

Árbevétel:

Letöltés:M3 AUTÓPÁLYA OSZLÁRI TISZA - HÍD (MEDERHÍD)

Technikai adatok:

A híd teljes hossza: 405 m (előregyártott vb. tartós ártéri szerkezettel együtt, melyeket a CÉH Rt. tervezett)

Mederhíd támaszközök: 72 m + 112 m + 72 m

A híd szélessége: 1,285 + 10,5 m + 0,565 +0,87++ 0,565 + 10,5 m + 1,285 = 25,57 m.

Szolgáltatások:

- tenderterv készítése

- kiviteli tervek készítése

- tervezői művezetés

- megvalósulási tervek, kezelési utasítás készítése

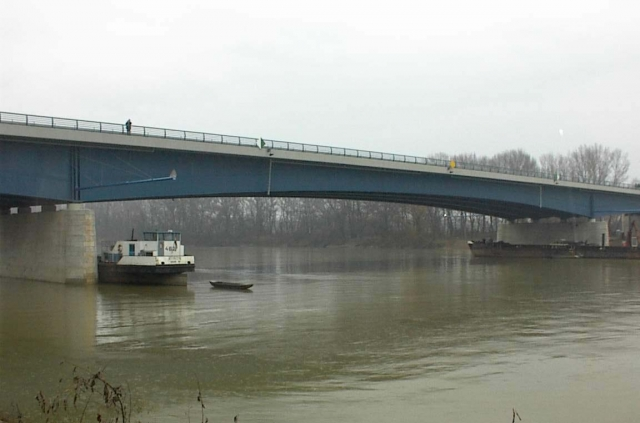

M3 AUTÓPÁLYA OSZLÁRI TISZA - HÍD (MEDERHÍD)

A híd szerkezete: két, vasbetonlemezzel együttdolgozó kiékelt acéltartós gerendahíd egymás mellett.

A híd újszerűségei: a vasbeton pályalemez újszerű kialakítása és méretezési módja lehetővé tette a közbenső ideiglenes támaszok elhagyását, valamint a munka- és időigényes támaszmozgatások minimalizálását.

A pályalemez építését a pillérek feletti szakaszok betonozásával kezdték.

- szinte minden kapcsolat hegesztett

- először alkalmaztak nagy vastagságú (vmax= 100 mm) övlemezeket

- a hidak parton szerelt acélszerkezeteit (2x1050 t) egy darabban úsztatták be a helyükre hossz- és keresztirányban, úszó-emelőművek segítéségével.
