M35 AUTÓPÁLYA 12+147 KM SZELVÉNYÉBEN KELETI FŐCSATORNA HÍD

Vissza

Helyszín:

Megbízó:Nemzeti Autópálya Rt.

Év:2006

Árbevétel:

Letöltés:M35 AUTÓPÁLYA 12+147 KM SZELVÉNYÉBEN KELETI FŐCSATORNA HÍD

Technikai adatok:

A híd teljes hossza: 150 m

Támaszközök: 44,0 m + 60,0 m + 44,0 m

A híd szélessége: 1,53 + 12,13 + 0,53 + 0,40 m rés + 0,54 + 12,13 + 1,53 = 29,20 m

Keresztezési szög: (hídtengely és a Keleti Főcsatorna között): 70 °

Szolgáltatások:

- engedélyezési tervek készítése

- tendertervek készítése

- kiviteli tervek készítése

- tervezői művezetés

- megvalósulási tervek, kezelési utasítás készítése

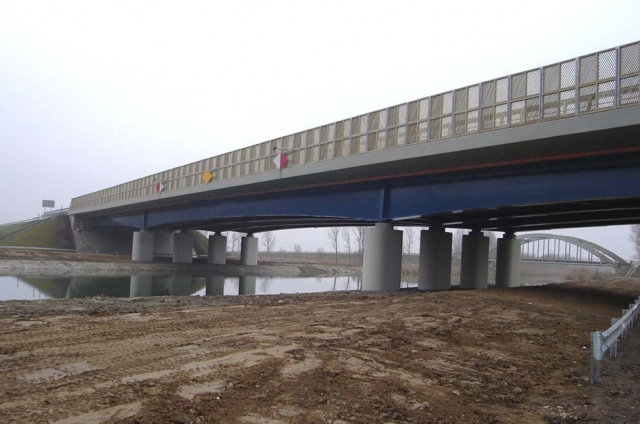

M35 AUTÓPÁLYA 12+147 KM SZELVÉNYÉBEN KELETI FŐCSATORNA HÍD

A híd szerkezete: két, vasbetonlemezzel együttdolgozó kiékelt acéltartós gerendahíd egymás mellett.

A híd érdekességei:

- a vasbeton pályalemez újszerű kialakítása és méretezési módja lehetővé tette a munka-és időigényes támaszmozgatások teljes elhagyását.

- az acélszerkezet helyszíni összeszereléséhez daruval egyben áthelyezhető és külön alapozást nem igénylő ideiglenes alátámasztásokat alkalmaztak (REM 500 típusú, NDK-ból származó provizórium-alátámasztásokból).

A pályalemez betonozásához is felhasznált acélcsöves jármokat a két partvonal mentén kialakított ideiglenes feltöltésekre építették.
