Híd- és szerkezettervezés
Helyszín:
Megbízó:Gyula Város Önkormányzata
Év:2006
Árbevétel:
Letöltés:
A híd teljes hossza: 30 m
A híd nyílásai: 2 x 12 m
A híd szélessége: 0,61 m mellvéd + 7,86 m + 0,61 m mellvédfal.
A híd teherbírása : "B" jelű (megkülönböztetett járművek áthaladhatnak rajta)
ROP keretében megvalósuló "Gyula történelmi belváros rehabilitációja – Kossuth tér átépítése"-hez kapcsolódóan elkészítettük két, élővíz csatorna feletti híd felülvizsgálatát, átépítésének kiviteli tervét, valamint a hidak környezetének forgalmi rendezési tervét.

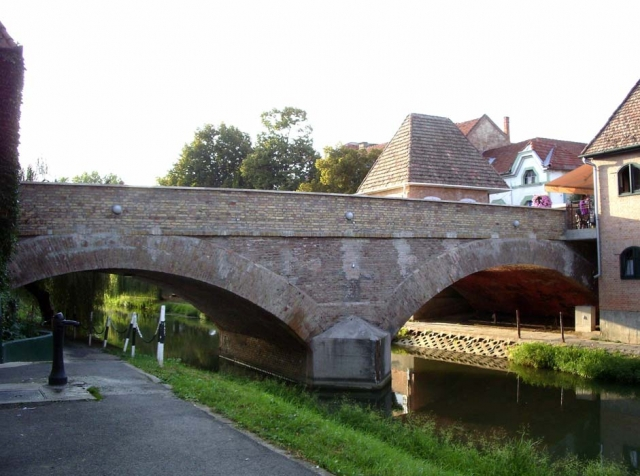

A híd szerkezete: téglaboltozatos szerkezet vasbeton lemezzel erősítve, új tégla mellvédfallal. Az 1815-16-ban épült téglaboltozatos szerkezetet 1894-ben idomacél konzolokkal szélesítették mindkét irányban. A konzolokra fapallókat helyeztek, melyeket 1932-ben vasbeton lemezre cseréltek.
A Kossuth tér rendezése során a híd gyalogos-kerékpáros híddá vált, így el lehetett bontani az utólagosan beépített konzolokat és vissza lehetett állítani a szerkezetet az 1894 előtti állapothoz hasonlóra.
A híd építészeti részleteit a Schőmer Műterem Kft. tervezte. A boltozat tetejére a jobb tehereloszlás, valamint a megfelelő szigetelés és vízelvezetés biztosítása érdekében 12-20 cm vastag vasbeton lemezt terveztünk. Ennek a lemeznek a konzolai tették lehetővé - a régi konzolok elbontása után – a híd végeihez csatlakozó kis épületekben lévő üzletek megközelítését. Az idomacél konzolok alatti szabad kábeleket most az új vasbeton lemezbe beépített védő csövekben vezették át.
